26 Eylül 2020 , Cumartesi

Arduino İle Dinamik/Kayar Sinyal Uygulaması Nasıl Yapılır?

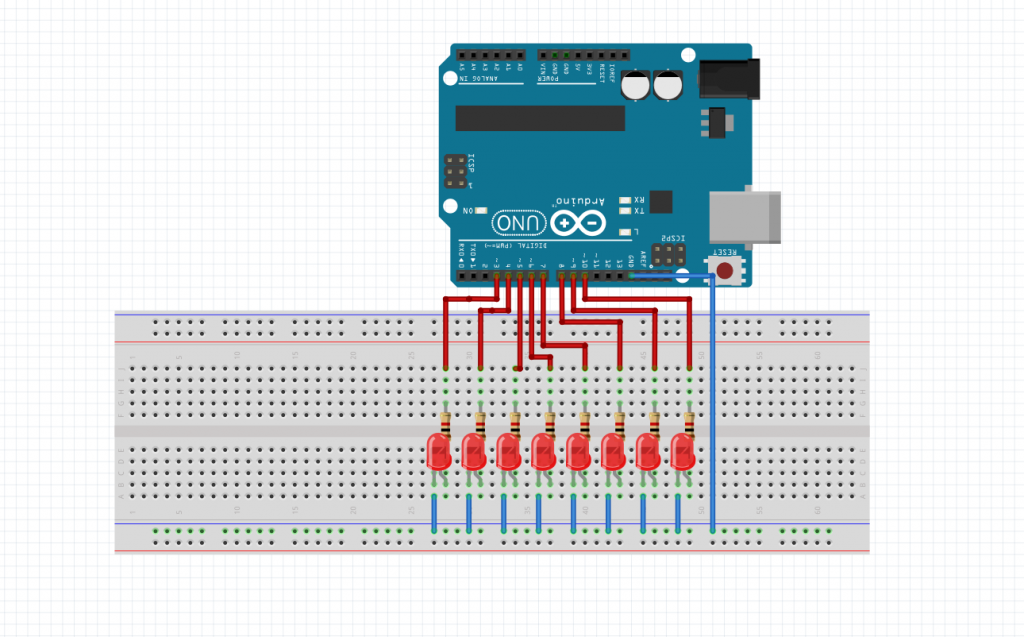

Merhaba arkadaşlar. Bu yazımızda, günümüz üst segment araçlarında görmeye alışık olduğumuz ardışık, dinamik, kayan, kayar, akan gibi isimlerle bilinen sinyal lambası çalışma stilinin Arduino Uno yardımıyla nasıl yapılabileceğini göreceğiz. Öncelikle breadboard üzerine 8 adet(isteğe göre LED sayıları arttırılabilir) kırmızı LED yerleştiriyoruz. LED’lerin +  bacaklarına 1Kohm’luk dirençler ekleyip Arduino Uno üzerindeki ilgili çıkış pinlerine bağlıyoruz.  LED’lerin – bacaklarını ise Arduino Uno’nun GND pinine bağlıyoruz.

Bağlantı işlemini tamamladıktan sonra aşağıda bulunan kodları Arduino Uno’muza yüklüyoruz.

Kodlar Arduino’ya başarıyla yüklendikten sonra LED’lerimiz çalışmaya başlayacaktır. delay(); fonksiyonlarının değerlerini değiştirerek kendinize göre ideal efekti yakalayabilirsiniz.

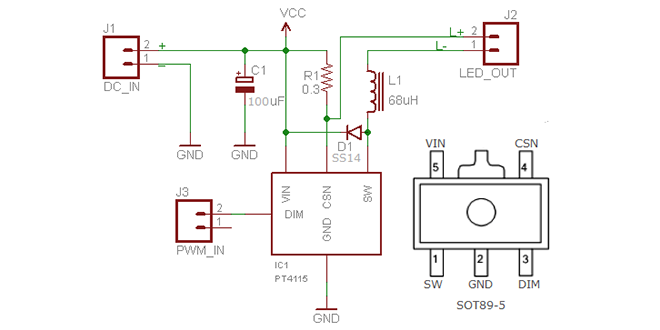

Devreyi araç üzerinde Power LED ile kullanmanız gerekmektedir. Power LED’leri kontrol etmek için bir sürücü devresine ihtiyacımız var. Bu iş için tasarlanmış PT4115 LED sürücü entegresi ve örnek devre şemasını aşağıda bulabilirsiniz. PT4115’in 3 numaralı pinine PWM sinyali uygulayarak ışık şiddetini ayarlayabilirsiniz.
