Megane 3 – Fluence Araçlara Bluetooth & USB’li Orijinal Teyp Montajı Nasıl Yapılır? Soket Bağlantı Şeması Burada!

Merhaba,

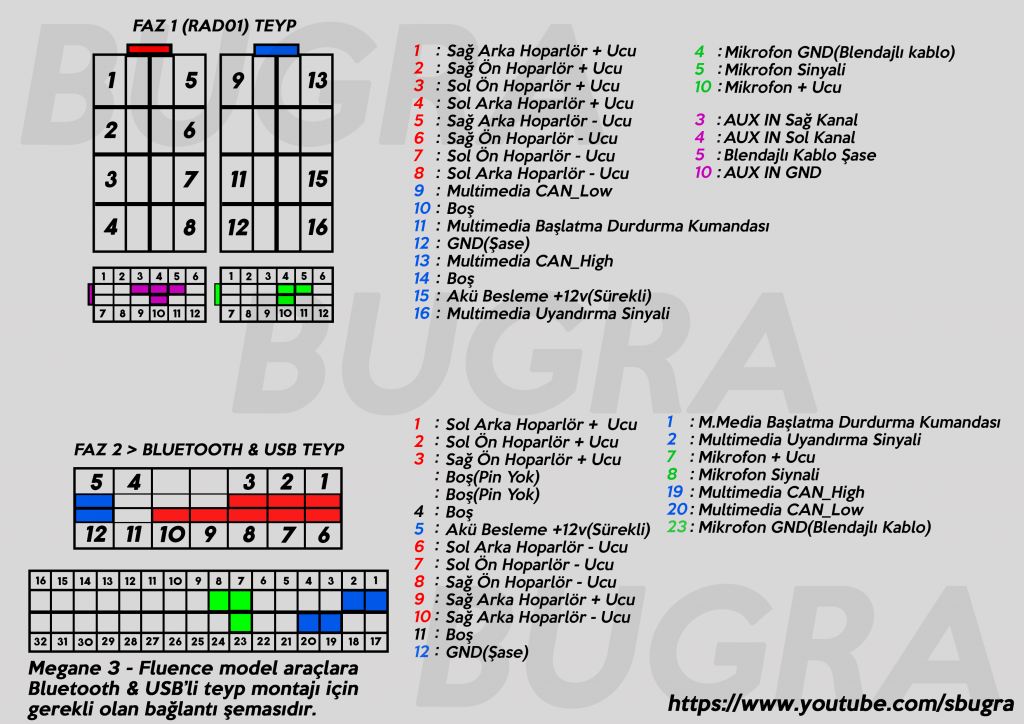

Özellikle faz 1 (2010-2012) Megane 3 ve Fluence araçların baz versiyon teyplerinin USB, Bluetooth ve konuşma özelliklerine sahip olmaması kullanıcıların ilk fırsatta bu teypleri değiştirmelerine sebep oluyor. Aynı araçların 2014 ve sonrasında üretilen modellerinde ise teypler bu gereksinimleri karşıladığı için ucuz yollu bir teyp bulunması durumda faz 2 araçlarda kullanılan teypler faz 1 araçlara entegre edilebiliyor. Fakat her iki teyp soket yapıları farklı olduğu için soketlerde düzenlemeler yapma gerekliliği ortaya çıkıyor. Aşağıda paylaştığım şemayı takip ederek soketlerde gerekli değişiklikleri yaparak araçlarınızda USB/Bluetooth destekli orijinal teypleri kullanabilirsiniz.
