Araç Buton Led’i Renk Değişimi

Merhaba arkadaşlar;

Aracımda bulunan bir butonun sönük yanması sebebi ile içerisindeki ledleri değiştirmeye ve bu değişim sırasında da farklı renklerde Led kullanmaya karar verdim. Renk değişimi yapacağım buton aracın hız sabitleyicisi ve sınırlandırıcıyı açıp kapatmaya yarayan buton. Bir otomotiv standardı olarak hız sabitleyici yeşil, hız sınırlandırıcı logoları ise kırmızı renkli olur. Bende bu duruma dikkat ederek led renklerimi buna göre seçtim ve 1206 kılıf numaralı kırmızı ve yeşil SMD ledlerimi temin ettim.  Kendi aracıma göre sökme işlemini anlatacağım. Eğer farklı bir araca sahip iseniz ilgili yerlerin sökülmesi için İnternet de biraz araştırma yapmanız parçalara zarar vermemek adına faydalı olacaktır. İlgili buton aracımda orta konsolda yer alıyor konsolu sökmek için işleme başlıyorum,

Öncelikle vites ve el fireni körüklerini ve ön bardaklık parçasını yukarı çekerek çıkartıyorum,

megane_3_cruise_control_button_led_coloe_change

megane_3_buton_renk_degisimi

WP_20160809_18_10_41_Pro

megane_3_hız_sabitleyici

Daha sonra kart yuvası altında bulunan OBD2 soketi kapağını çıkartarak orta konsolun ön vidalarını söküyorum,

WP_20160809_18_10_10_Pro

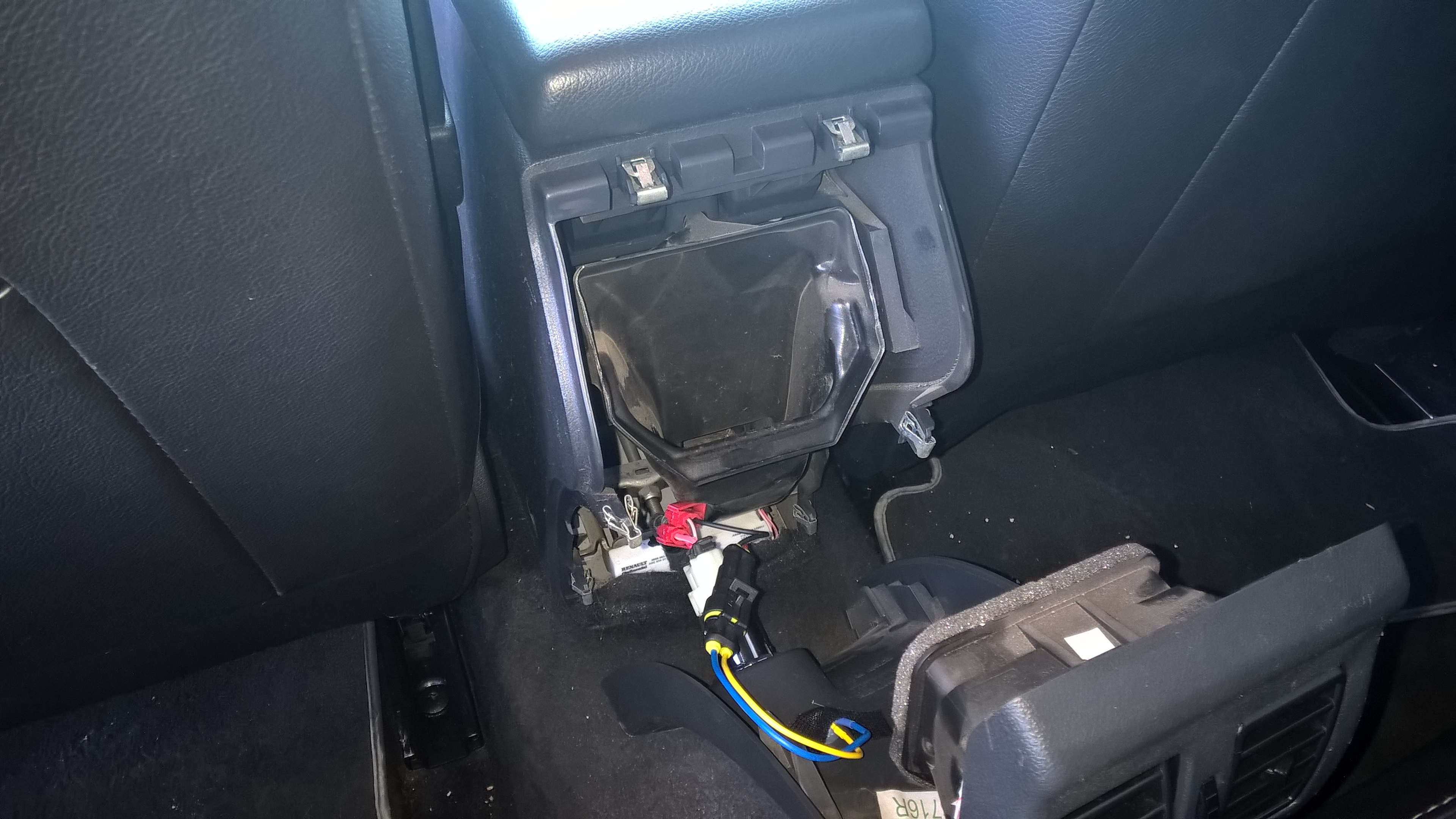

Sonrasında her iki ön koltuğu iyice ön tarafa yaslayıp orta konsolun arka yanında yer alan 2 adet vidayı da söküyorum.

renault_megane_3

renault_megane_DIY

Konsolu tüm vidalarından kurtardıktan sonra yukarı doğru kaldırarak hız sabitleyici butonuna ulaşıyoruz ve butonu konsola tutturan 2 adet vidayı ve soketi sökerek çıkarıyoruz.

255500002RM3RC

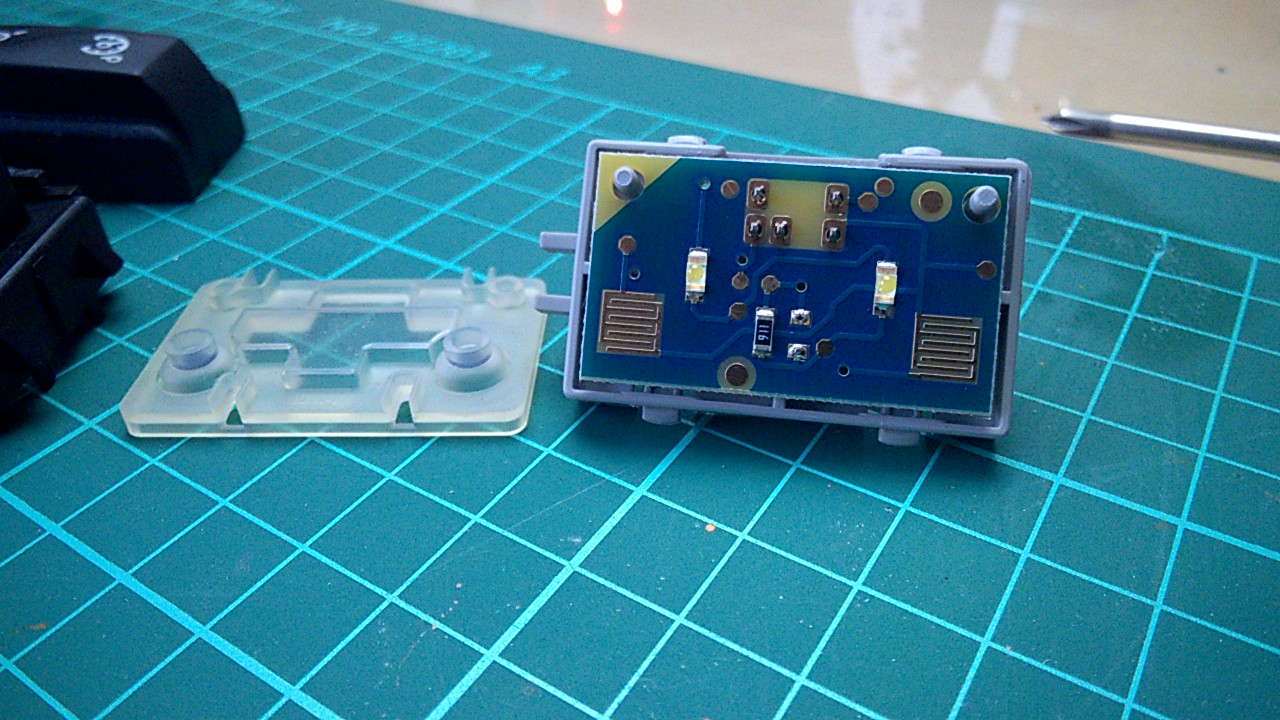

Sıra led değişim işlemine geldi, soket üzerindeki tırnakları bir bir açarak soket içerisindeki PCB’ye ulaşıyoruz.

WP_20160809_18_50_24_Rich

WP_20160809_18_51_08_Rich

WP_20160809_18_52_39_Rich

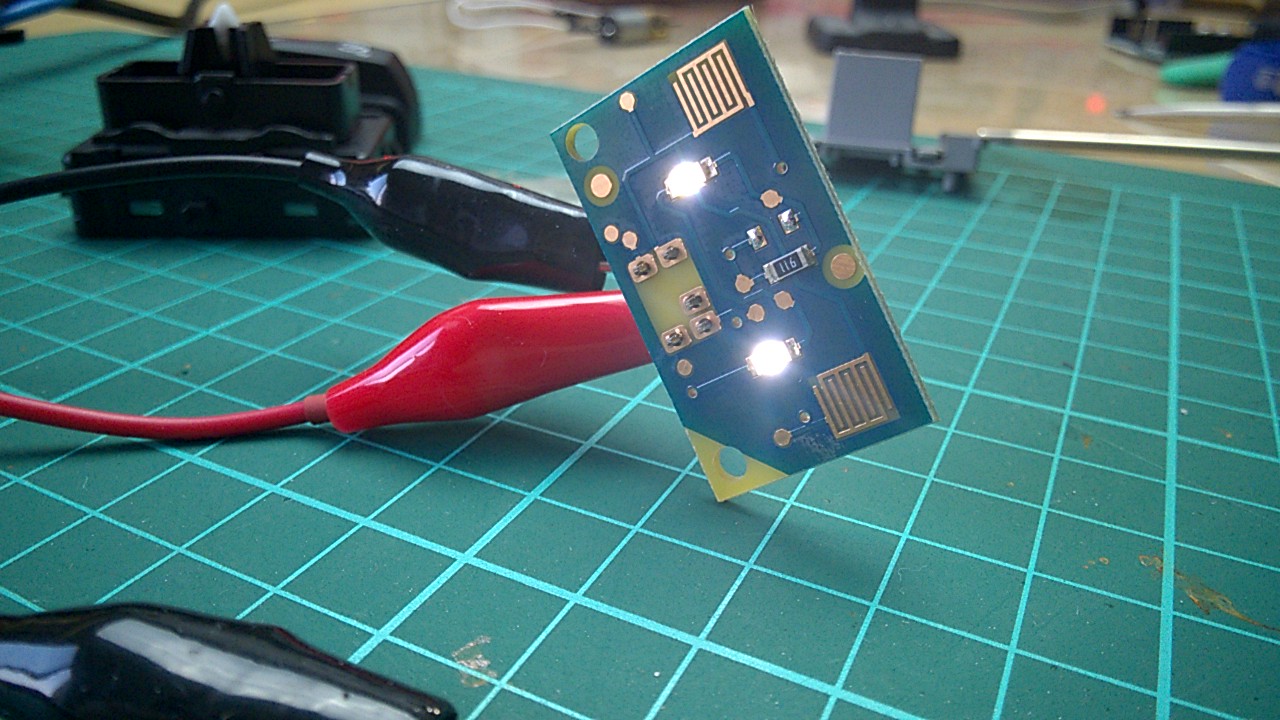

PCB’ye ulaştık, devreye elektrik vererek mevcut ledlerin durumunu gözlemliyorum.

WP_20160809_18_54_50_Rich

Görüldüğü gibi ledler yeteri kadar parlak değil. Sıcak hava tabancasını 350 dereceye ayarlayarak smd ledleri söküyorum.

WP_20160809_18_58_31_Rich

Yeni ledleri buton içindeki konumlarına göre lehimleyip test ediyorum. Görüldüğü üzere yeni ledlerimiz gayet parlak.

WP_20160809_19_05_53_Rich

İşlem sonrası butonu toparlayıp test edip aracıma geri takıyorum. Ledlerin hem gündüz hemde gece görünürlüğü arttı daha şık bir görüntü kazandı.

WP_20160809_19_36_21_Rich

WP_20160810_19_18_38_Rich

İşlemleri tamamladım sizde aracınızda bu işlemi uygulamak isterseniz yazımın güzel bir rehber olacağı kanaatindeyim. İyi çalışmalar.
