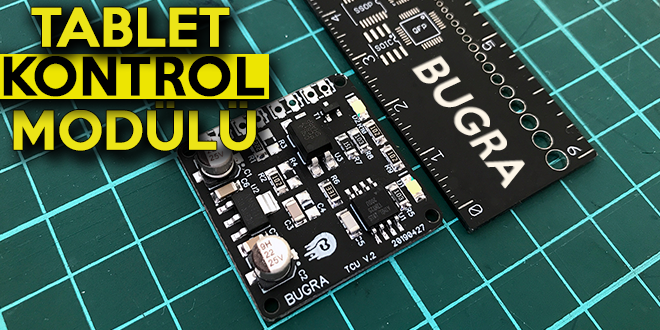

Tablet Kontrol Modülü

Bu modül, başta Megane 3 ve Fluence olmak üzere uygun teyplere sahip tüm araçlarda haricen bağlanılmak istenen tabletlerin aracın orijinal teybi ile senkron şekilde çalışmasını sağlamak amacıyla tasarlanmıştır. Modül sayesinde teyp ile beraber tabletin açılması, ara kullanımlarda tabletin teyp ile beraber uyku moduna geçmesi/uyanması ve tamamen kapanması sağlanmaktadır. Böylelikle araca tablet uygulamalarında tableti manuel açma/kapama sorununa çözüm bulunmuş ve orijinal bir çalışma biçimi elde edilmektedir.

Modül, tableti açmak için 2.5 sn, tableti uyku moduna almak/çıkarmak için 250 ms, kapatmak için ise 8 sn tetik sinyali göndermektedir. Tabletinizin uyumlu olup olmadığını belirttiğim süreler kadar açma/kapama düğmesine basıp test edebilirsiniz.

→Tamamen kapatma özelliği her tablette bulunmamaktadır!

→Tabletinizin tetik süreleri yukarıda belirttiğim değerlerden farklıysa tabletinize uyumlu olacak şekilde modül yeniden programlanabilmektedir!

→Modülün sağlıklı çalışabilmesi ve teyp ile senkronu kaybetmemesi için teyp arkasında(veya başka bir noktadan hat çekilebilir) daimi +12v DC güç hattı ve modülün tetiklenebilmesi için de teybinizin anten/amfi tetik çıkışına sahip olması gerekmektedir.(anten/amfi tetik çıkışı olmayan eski teyplerde tetik kontak hattına bağlanabilir)

→Modül 9-15v DC gerilim ile çalışmaktadır.

→-40°C +85°C aralığında çalışabilmektedir.

→Modül ile birlikte örnek montaj şeması gönderilmektedir.

→Tüm modüller tablet üzerinde test edilip çalışır vaziyette gönderilmektedir.

→Modül ile beraber kablo gönderilmemektedir. Kabloları kullanıcının temin etmesi gerekiyor!

→Hatalı montaj ve yanlış uygulamalar sonucunda araç veya modül üzerinde meydana gelebilecek hasarlardan kullanıcı sorumludur!

Modül hakkında videolar :

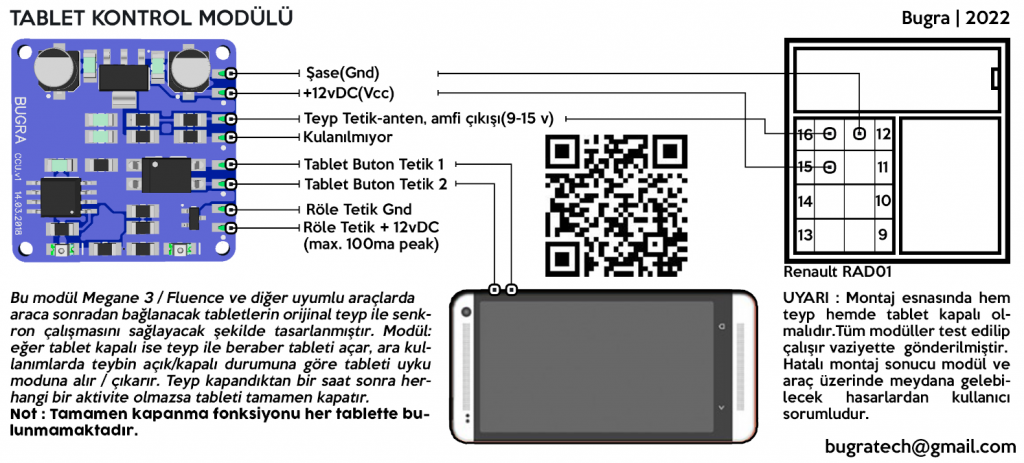

Örnek montaj kılavuzu(resmi büyütmek için üzerine tıklayın) :

Satın Almak İçin Tıklayın



Proje, donanımsal ve yazılımsal tüm haklarıyla satılıktır. Modülün üretimini ve satışını kendisi yapmak isteyenler irtibata geçebilirler.

Hakkında sbugra

Küçük yaşlarda bilgisayarla tanışan, zaman içerisinde elektroniğe merak salan bir havacılık tutkunu. Bildiklerini paylaşmayı seven ve öğrenmeye açık bir arkadaş. Edindiği tecrübeleri paylaşmak için kurduğu bu site, ziyaret edenlere değer katabiliyorsa ne mutlu ona.

Göz Atın

Ayna İndirme Modülü

Ayna İndirme Modülü

Bu modül Megane 3-Fluence araçlara geri vitese takıldığında sağ aynanın otomatik olarak aşağı eğilmesini sağlayan(bu …

32 yorumlar

  1. Bugra hocam merhaba. Tablet Kontrol Modülüne çok ihtiyacım var. İlan yayında değil. Tasarlamış olduğunuz bu mükemmel modülünüzü satın almak istiyorum. Sizden ricam yeniden satışa sunmanız. Aktif olarak beklemedeyim teşekkürler.

  2. Mehmet karabacak

    Merhaba çalışmalarını ilgiyle takip ediyorum özellikle araca tablet uygulama ve bunu paylaşman güzel Clio4 ler için uygulamalara daha başlamadım sanırım sorum şu olacak tablet uygulaması için kullandığın kontrol modülü ve batarya yerine kullandığın devreleri nasıl temin edebilirim bu konuda yardımcı olabilirmisin tesekkurler

    • Merhaba, ilginiz için teşekkür ederim. DC-DC regülatörü piyasada bulabilirsiniz. İlgili videonun açıklama kısmında örnek link mevcut. Modül için yurt dışından gelmesini beklediğim eksik malzemeler var onları bekliyorum. Yeniden satışa sunduğumda sizi haberdar edeceğim.

  3. merhaba nasıl satın alabiliriz tesekkurler.

  4. Selam Opel astra h için tablet uygulaması yapacağım tableti torpidonun içinde kalacağı için bu modülden lazım nasıl alabilirim yardımcı olurmusunuz link e tıklıyorum satışı yok yazıyor

  5. Selam, kontrol modülü yayında değil. İletişim bilgisi verirseniz sizinle irtibata geçmek istiyorum.

    • Merhaba,
      İlginiz için teşekkür ederim. Yarıyıl tatili sebebiyle memlekette bulunuyorum, bu sebeple ilanı kapattım. Önümüzdeki hafta yeniden ilana koyacağım.

  6. Merhaba ürünü almak istiyorum ama ilan yok yardımcı olur musunuz

    • Merhaba,
      İlginiz için teşekkür ederim. Yarıyıl tatili sebebiyle memlekette bulunuyorum, bu sebeple ilanı kapattım. Önümüzdeki hafta yeniden ilana koyacağım.

  7. kolay gelsin modülden almak istiyorum ama ilanlarınızı bulamadım

    • Merhaba,
      İlginiz için teşekkür ederim. Şu an için elimdeki tüm modüller tükendi. Tahminen bir ay sonra yeniden satışa sunacağım.

  8. Murat Ergün

    Merhaba Daewoo Matiz aracım için tablet uygulaması yapacağım. Bu modüle ihtiyacım oldu tekrar satışa ne zaman sunarsınız

    • Merhaba,
      İlginiz için teşekkür ederim. Modül için yeni PCB’lerin siparişini verdim fakat Corona Virus meselesinden dolayı Çin merkezli üretim ve kargolarda gecikmeler olabiliyor. Her şey yolunda giderse tahminen bir ay sonra modülleri yeniden satışa sunacağım.

  9. Ahmet Hüsrev BAYRAK

    Selam , bu tablet kontrrol modülünde anladığım kadarı ile tablet bataryasının tabete takılı olması gerekiyor.
    Peki araca takacağım tabletin bataryasını söküp 3.7 Volt dönüştürücü ile çalışıtrıp bu tip bi rmodullede teyp açıldığında açmak, araç stop ettiğindeyse ilk önce uyku moduna geçiip bir süre beklemesini daha sonrada tableti ve 3.7 Volt besleme devresine giden voltajı kesmesini sağlayabilirmiyim.

    • Aleykümselam,
      Bataryanın tablete takılı olması gerekmiyor (araç içinde batarya risk teşkil ediyor) fakat tabletin haricen beslenmesi gerekiyor.
      Aracında tablet uygulaması yapan kişiler sizinde bahsettiğiniz gibi DC-DC dönüştürücü ile tableti besliyorlar.
      Günümüz araçlarında teyp güç hattında enerji kesilmemektedir. Bu sayede modülün tableti açıp/kapatması, uyku moduna geçip/uyanmasını sağlayabiliyoruz.
      Modül, tablete veya dönüştürücüye giden gücü kesmiyor, böyle bir işlevi bulunmuyor.

  10. Bugra hocam Merhaba, tablet kontrol modülüne ihtiyacım olacak. tekrar sayışa sunmanız mumkunmu birde fiyatı ne kadar. teşekkürler.

  11. Merhaba, Bu modulden almak istiyorum. Satışa sunacakmısınız.

  12. Bugra bey;megae 3 carminat tomtom live navigasyona geri görüş kamerası bağlamak için ekranda ilgili kanalı açıyorlarmış.Yani bilgisayara baglayıp açıyorlarmış sizin bilginiz ve tavsiyeniz varmıdır

  13. Hocam Tablet Kontrol Modülü Ne Zaman Satışa Çıkar

    • Merhaba,
      Salgın sebebiyle yurt dışından malzeme temini ve kargo işlemleri sıkıntılı olduğu için bir süre daha yeni modül üretimi yapmayacağım maalesef.

  14. Merhaba elinize emeğinize saglik aracim megane 3 tablet baglamak istiyorum acma kapama modulu birde bataryasiz calistirma modulu istiyorum yardimci olurmusunuz tesekkurler

  15. Merhaba çok önemli bi konu hakkında fikrinizi almak istiyorum. Clio 4 araç aldım ancak aldıktan sonra yol bilgisayarının kendini her kilometrede sıfırlamasından şüphelenip araştırdım kilometresi düşürüldüğünü öğrendim. Binsem de satsam da düzeltmek istiyorum. Nasıl düzeltebilirim, düzeltince yol bilgisayarıda kendine gelir mi? Şimdiden çok teşekkürler iyi çalışmalar.

    • Merhaba Beytullah Bey,
      ABS ünitesi ile gösterge panelindeki km değerleri eşit mi? Eğer eşit değilse sadece gösterge panelinin yazılımı ile oynanmış demektir. Aynı model ve versiyon numaralı bir panel bulunup yazılımı kopyalanabilir. Bunun yanında Clio 4 araçların gösterge panellerinin fiyatları makul seviyede. Yazılımı düzeltmek için harcanacak tutara yeni panel alınabilir. Gerek yazılımın düzeltilmesi gerekse yeni panel almanız durumunda yol bilgisayarı düzelecektir.
